Tailscale+OpenWrt 异地组网实现

Jan 15, 2024
tailscale

首先当然是注册Tailscale的账户，这我就不多展示了

客户端安装

客户端的安装的话这里就介绍一下OpenWrt的安装方式（其他都只需要安装包安装就行了）

注意：我这里OpenWrt是作为主路由使用的

首先是安装软件包需要安装如下软件包：

iptables-nft（如果OpenWrt20.3之后的版本需要安装）
tailscale
tailscaled

安装完毕之后进入到命令行界面输入

tailscale up --netfilter-mode=off --advertise-routes=192.168.1.0/24,10.200.2.0/24 --accept-routes --advertise-exit-node --reset

解释一下上面的命令：

--netfilter-mode 自己管理防火墙
--advertise-routes=192.168.1.0/24,10.200.2.0/24 启用子网，这些子网配置正常就可以在整个Tailscale网络中访问
--accept-routes 启用路由
--advertise-exit-node 配置为Tailscale网络的可选流量出口节点
--reset 如果需要更新之前的配置就需要带上这个参数

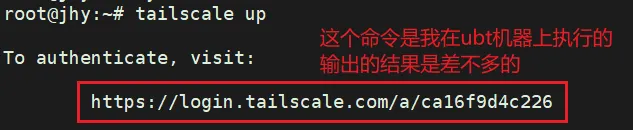

输入完毕的话，如果是第一次up就会打印出一个URL

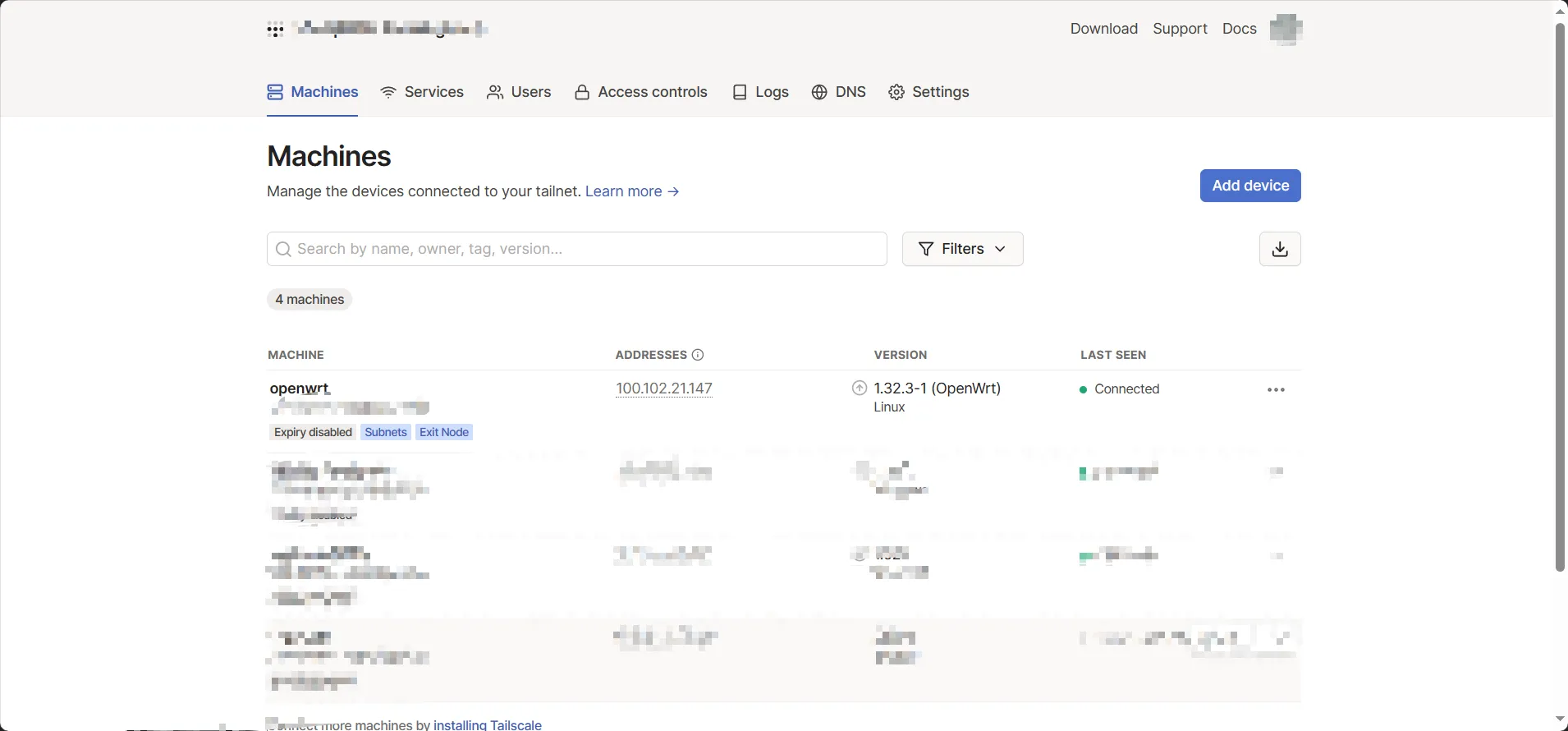

将上面的那串URL复制到浏览器访问，登陆你的账号，等命令行界面打印除了Success就说明这个机器进入网络了。我们可以在Machines - Tailscale看到

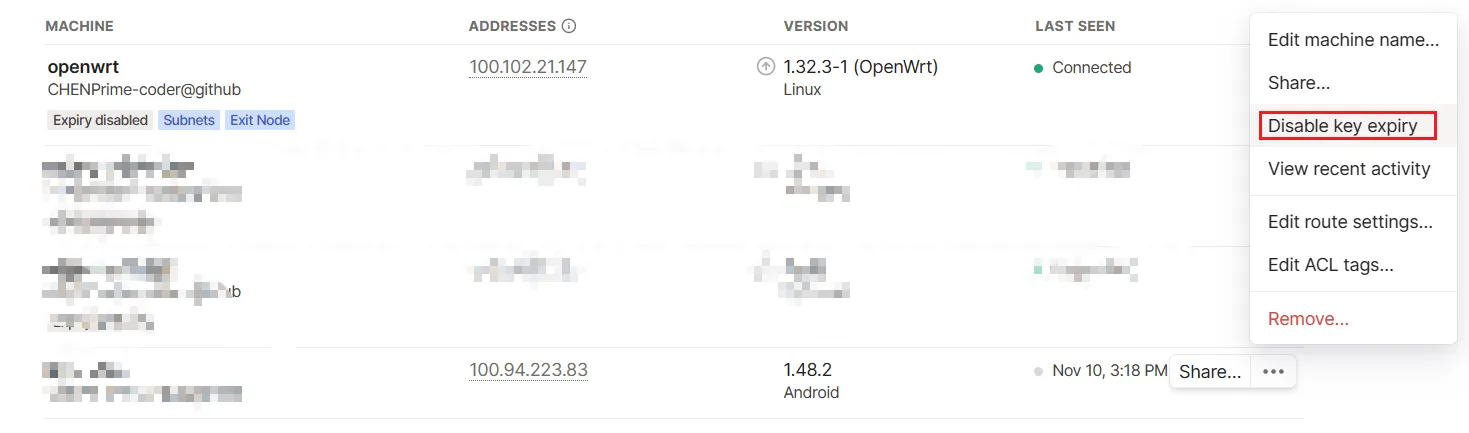

哦，对了别忘记将需要的节点配置为Expiry disabled，防止密钥过期需要重新登陆

然后就是需要配置一下OpenWrt的防火墙策略（我这里的GUI是luci）

在网络 —> 接口中添加接口。接口选择tailscale0，协议选择不配置协议，名称随意
在刚创建的接口中配置防火墙，创建（自定义）一个名为tailscale的防火墙

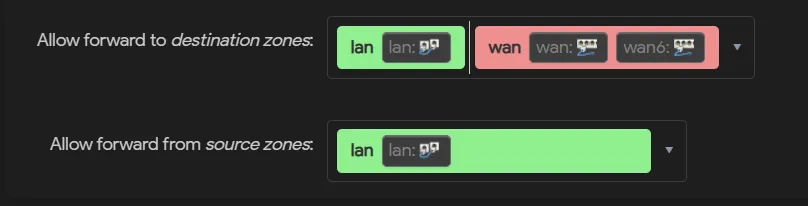

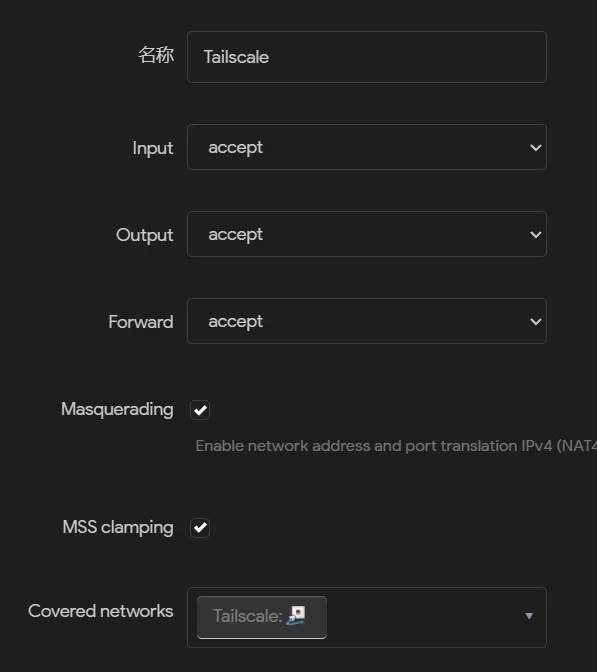

在网络 —> 防火墙中配置刚才创建的防火墙，配置如图：

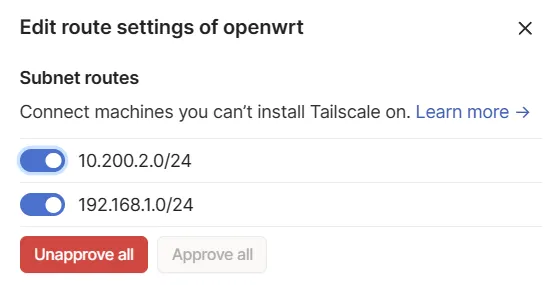

配置完毕之后，来到Web管理界面。选择节点，修改节点配置：选择Edit route settings开启子网路由

然后测试使用手机热点模拟外网，访问路由器的内网IP（如192.168.1.1），如果可以成功访问就说明配置成功了（可能会有点慢）

DERP服务器搭建

上面搭建完网络环境之后，外面会发现，访问网络当中的设备是很慢的。我这里的话差不多有300多ms的延迟（主要原因是Tailscale服务器在国外，访问比较困难）。如何改善这种情况呢？

我这里来简单表述一下Tailscale的大致原理。Tailscale的网络中有三种角色，分为：

协调服务器：分发配置，同步可访问节点信息，更新中转服务器的信息
节点：在这里就是我们网络中的设备
中转服务器（DERP）：节点会通过中转服务器进行协商节点间最短路径的访问方式
- 最短路径：我理解的是可以直接通过公共的网关互相访问
- 协商失败：通过中转服务器互访，会卡一点

这里直接关系到网络流畅程度的就是中转服务器。由于我们默认使用的是Tailscale在国外的公共DERP服务器，所以一般都挺卡的

Tailscale也提供了私人搭建DERP服务器的方案，我们可以根据这个方案来搭建自己的DERP服务器，加速网络的访问速度

我使用的DERP搭建方案的环境需求：

自己的域名（不需要备案）
SSL证书
云服务器（可以是NAT）
Golang

搭建环境

域名的话直接阿里云买一个，然后绑定到服务器上就可以了

主要是SSL证书，这里使用到了acme来获取SSL证书，安装方式如下

Install in China · acmesh-official/acme.sh Wiki (github.com)

第一步，绑定域名

这一步执行完会让你加一条TXT记录在你的域名上

acme.sh --issue -d <域名> --dns  --yes-I-know-dns-manual-mode-enough-go-ahead-please --log-level 2

第二部，申请证书

acme.sh --renew -d <域名> --yes-I-know-dns-manual-mode-enough-go-ahead-please --log-level 2

完成之后会提示你证书存放的位置

报错的话可以执行export ACME_USE_WGET=1试试看

然后需要使用openssl将PEM格式的.cer证书转化为.crt格式，命令如下

openssl x509 -inform PEM -in xxx.cer -out xxx.crt

Golang的安装教程我这里就不说了，注意要添加proxy加速国内下载

DERP安装和启动

安装命令如下：

go install tailscale.com/cmd/derper@main

启动命令如下

derper -hostname <域名> -certmode manual -certdir <证书存放目录> -http-port -1 -a :<https端口>  -stun-port <stun端口>

可以选择加上-verify-clients选项，这样不在你网络中的设备就无法使用这个DERP服务器了

尝试访问https端口，如果出现下图的效果，就说明启动成功了（记得开云服务器防火墙）

配置DERP服务器到节点

首先进入Web控制台 —> Access controls，编辑如下配置

{
	"acls": [
		{"action": "accept", "src": ["*"], "dst": ["*:*"]},
	],

	"ssh": [
		{
			"action": "check",
			"src":    ["autogroup:member"],
			"dst":    ["autogroup:self"],
			"users":  ["autogroup:nonroot", "root"],
		},
	],

	"derpMap": {
		"OmitDefaultRegions": true,
		// Regions 记录了有哪些 DERP 区域, Tailscale 是按区域划分 DERP 服务器组的
		"Regions": {
			// 900 是这个区域的区域 ID, 只能填数字, 且范围只能在 900-999 以内（包括头尾）。
			"900": {
				// 与区域 ID 相同.
				"RegionID": 900,
				// 区域的代号名, 纯英文.
				"RegionCode": "xxx",
				// 区域的名字, 不建议太长.
				"RegionName": "xxx-xxx",
				// 区域的节点列表.
				"Nodes": [
					{
						// 节点名称, 会显示在日志里, 但不会显示在 netcheck 中.
						"Name": "1",
						// 与所在区域 ID 相同.
						"RegionID": 900,
						// DERP 服务器域名.
						"HostName": "xxx.xxx.xxx",
						// 如果使用了非标准 HTTPS 端口, 那么可以将 HTTPS 端口设置在此.
						"DERPPort": xxxx,
						// 如果 STUN 指定了非 3478 端口, 那么可以将 STUN 端口设置在此.
						"STUNPort": xxxx,

						// 下面的字段一般不用设置, 属于高级操作.
						// 如果域名没有解析到服务器, 那么可以在这里指定.
						"IPv4":             "x.x.x.x",
						"InsecureForTests": true,
						// 如果服务器有 IPv6, 但没有设置域名 DNS 记录的话, 可以在这里指定.
						// "IPv6": "xxx::xxx",
						// 如果服务器使用的证书与域名不符, 可以在这里指定
						// 用于 HTTPS 握手的域名地址.(SNI 域名地址)
						// "CertName": "xxx.com"
					},
					// ...
				],
			},
		},
	},
}

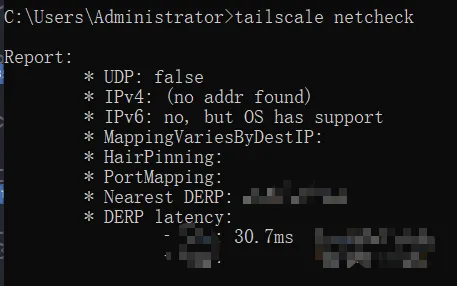

保存后，进入客户端的命令行界面输入tailscale netcheck查看当前DERP服务器信息，如果出现了你配置的服务器，并且延迟正常，就说明成功了！

如果没变化可以尝试tailscale up和tailscale down命令重启试试看
